Smart WMS + RFID第三方物流冷链智能仓储管理解决方案

作者:Smart WMS
来源:RFID世界网
日期:2018-01-11 15:31:29
摘要:通过以RFID技术为中心与Smart WMS智慧仓储管理系统相结合,深入第三方物流冷链仓储业务流程,在标识、理货、备货、入库上架、出库下架、移库等业务中融入RFID技术,克服严峻的低温、冷凝、复杂的冷链仓储环境,广泛的提高效率,增强数据采集的准确性与实时性,有效的解决人工操作混乱、效率低下、库存报告不及时、仓库货品属性不清晰、堆放混乱、盘点不准确等仓储管理问题。下面天津小蜜蜂积累的案例经验与大家总结一下RFID与WMS在第三方物流冷链仓储管理中应用的解决方案。

  方案概述

  通过以RFID技术为中心与Smart WMS智慧仓储管理系统相结合,深入第三方物流冷链仓储业务流程,在标识、理货、备货、入库上架、出库下架、移库等业务中融入RFID技术,克服严峻的低温、冷凝、复杂的冷链仓储环境,广泛的提高效率,增强数据采集的准确性与实时性,有效的解决人工操作混乱、效率低下、库存报告不及时、仓库货品属性不清晰、堆放混乱、盘点不准确等仓储管理问题。下面天津小蜜蜂积累的案例经验与大家总结一下RFID与WMS在第三方物流冷链仓储管理中应用的解决方案。

  Smart WMS + RFID系统资源概览

  RFID射频识别技术是自动识别技术的典型代表,在仓储里面多数为超高频的应用。其识别准确度高、性能可靠、存储信息量大、耐油污水洗等特点,特别适用于冷链物流仓储低温极端工作环境下的自动识别需求。采用RFID标签替换条码等标识货品,可有效的完就结合成对仓储的自动化管理,实现货品信息的自动采集、自动处理和信息报告。

  RFID技术特点与应用仓储优势分析

  需求分析

  随着电子商务与经济贸易全球化的蓬勃发展,仓储物流活动尤其第三方物流所具有的专业化、规模化等优势越来越显著,作为第三方物流的核心枢纽作用的仓储也在深度改变,如何根据实际情况不断改善业务的运营方式,提高响应速度和客户满意度等成为了每个第三方物流的命题。第三方物流企业具有这样的基本特征:服务个性化、功能专业化、管理系统化、信息网络化。而第三方物流的冷链仓储,对于温湿度有着特殊的要求,存储的货物大多数都是食品、生物制品、药品等有特殊属性的商品。

  仓储管理的难题

  系统目标

  世界上最领先的公司根据所在行业领域的特点应用了最新的技术,然而在中国,尤其是中小型企业还是在用比较传统的方式在管理。在现代的信息技术发展中,智能化已经史无前例的将人、设备、相关方相互连接,给仓储管理的改善提供必要了技术条件。信息化是企业推动业务快速成长与完善的关键因素。

  RFID深入冷链仓储管理

  当前,信息化的落后与缺失意味着企业整体的缺失,反之亦然。智能化的仓储这将改变传统的仓储管理方式,实现量化和互联的事实,并且在此基础上我们能够做出更加智慧的判断和处理,实现高效准确和精益化管理。

  智能化仓储建设应该以业务需求与解决问题为导向,主要实现以下目标:

  建议唯一的标识,非接触高效自动识别仓储货物的属性;

  高效准确的处理出入库、调拨等业务活动,

  管理仓储货物的准确属性及数量,对数量与质量的管控;

  实现库存数据的网络实时共享和管理,根据需要完成报表输出;

  建立可视化的库存,并准确定位仓储货物的存放情况;

  建立一个统一的数据库,为整个业务活动的管理提供基础。

  系统架构

  基于RFID技术的智慧仓储管理系统,是基于当下领先的信息技术与仓储业务相结合,从技术维度是一套集成系统,是互联网和通信网络延伸与应用扩展,是对新一代信息技术的高度集成和综合运用,涉及到:云计算、数据库技术、数据采集、移动互联网、中间件等,在业务层体现效率与准确,应用层更体现交互与体验,实现全局化、可视化、协同化的管理与洞察,作用于工作流程和库存控制,实现预期的精益化仓储管理。

  RFID系统架构

  各种各样的感应科技如条码、RFID标签、传感器嵌入货物、设备等,能真切地看到究竟发生了什么,并能够准确量化所产生的变化。

  互联网与移动互联网将史无前例的方式与各种设备物件链接起来,企业内外的整合日趋紧密,推进了利益相关方的协作和创新的广度和深度。

  利用庞大的计算机集群及云计算去加工、建模、预测和分析海量的数据。最大化地利用信息资源,从中获得前所未有的洞察力,并因此更快,更好地做出决策。

  何谓智慧的仓储

  这将改变传统的仓储管理方式,实现量化和互联的事实,并且在此基础上我们能够做出更加智慧的判断和处理,实现高效准确和精益化管理。

  主要业务流程

  结合我们某个第三方物流冷链的客户的RFID系统建设情况与大家说明一些RFID应用与仓储管理的流程。此个客户RFID仓储管理应用非常有代表性,几乎用到所有类型的RFID设备,如手持设备、车载读写器、固定式读写器、各种类型的RFID标签,覆盖整个出入库的业务流程,同时客户拥有不同类型的仓库所采取的业务流程也是不同的。

  货物信息的初始化

  首先,是标签与货物的绑定,电子标签作为仓储货物(如托盘垛位、纸箱物资、单独设备等)的身份标识,在标签贴放到货物前,完成对电子标签的编码、物资属性信息的录入等操作。将标签的ID信息与物资的属性信息,通过标签发放管理软件(发卡器或者是手持设备)进行关联后(具体绑定信息依货物信息为准)。

  入库的流程,参考的客户案例有多种类型的仓库,举例细分说明。

  半自动化与平面库

  当货物到达后,先进行卸货操作,并进行绑托作业,将货物用缠绕膜简单包装后,形成一个基本的货物单位。用RFID手持设备将货物的信息与托盘上RFID标签的ID进行绑定,低位叉车将货物送到备货区,然后由高位叉车进行上架作业,叉车上的读写器系统会读取标签信息,然后将货物按照平板电脑上的入库单进行上架,读取相应的货位RFID标签信息进行绑定,数据通过无线局域网传到后台数据库,然后完成一拖货物的上架操作。平面库的入库方式,在上架绑定货位的时候是通过读写器读取地面的RFID标签。

  RFID入库业务流程

  全自动化仓库入库

  当货物到达后,先进行卸货操作,并进行绑托作业,将货物用缠绕膜简单包装后,形成一个基本的货物单位。用RFID手持设备将货物的信息与托盘上RFID标签的ID进行绑定,如果采用长宽两面都有RFID标签,则将分别针对标签操作。然后利用叉车进行作业,RFID读写器会读取托盘的货物信息,数据传输到后台数据库。接下来直接将货物放置到全自动传入装置上,全自动传入装置会送到相应的货位上。

  RFID出库业务流程

  功能介绍

  关于WMS仓储管理系统的功能,结合我们本身的Smart WMS智慧仓储管理系统专业版选择对应第三方物流的扩展功能。Smart WMS专业版提供了一种“免费功能+扩展功能+定制功能”灵活的模式,并与RFID能够更好的集成,深入到客户的业务流程中,而不是简单出入库管理。

  作为客户可以免费获取管理平台与基础的业务功能,自己根据需求选择高性价比的扩展的功能模块,同时可以根据其独特需求选择定制开发和修改。免费的功能是基础出入库、调拨、退库的仓库管理业务,扩展功能是基于第三方物流的特性有多仓库、多货主、生产批号、KPI关键绩效指标、业务的审核与质检、预警库存、安全库存、费率管理等。定制功能小蜜蜂提供了一种快速的定制开发服务,并充分的利用共有的组件和需求评估通用系数来更进一步减少客户的总体拥有成本。

  Smart WMS 扩展功能 随需选择

  业务预约计划 整合仓库资源协调作业

  在系统中建立供应商与需方商的基本情报,对出入库业务进行计划管理,可以由供应商与需方商进行登录系统预约,也可以由仓库方管理,预约管理协调了客户出入库需求与仓库业务管理的有效协同,使得整个业务更有计划性和透明性。

  丰富的业务策略 促进更准确快速的订单履行

  系统支持多维度的业务管理策略,如出库可以选择先进先出、后进先出、人工选择等策略指导拣货员工进行下架操作。客户还可以定制选择个性化的入库策略、批号管理策略、预警策略等。最大限度的帮助电商企业进行准确高效的订单履行。

  Smart WMS 系统功能体系

  多仓、多货主管理 提供集中管理和差异化服务

  多仓库能够辅助您更好管理全国的分仓体系,并且能够自适应不同仓库的管理特点,为不同的客户提供统一管理和差异化的仓库管理服务,提供共有的私有的库存可见度。同时,您的供应商等上下游合作伙伴实现不同权限的管理与查询。多仓库之间的库存调拨,集中部署,统筹资源的管理,构建全面的仓储物流管理体系。

  直观的可视化管理 帮助管理者快速决策

  仓库布局可视化(Lay-Out)功能以比例缩放形式展示仓库的库位及各个功能区域,每个库位的在库时间用不同的颜色进行标识化的管理。管理者可以轻松的目视化仓库的库存存放时间和库位使用率的情报。通过鼠标点击,快速切换至库位具体信息,同时可以输入相应的查询条件轻松的获悉货品的存放位置和在库数量等情报。

  移动应用组件 促进工作效率的催化剂

  当今具有前瞻性企业都采用无线和移动应用来加速业务效率,Smart WMS解决方案组件提供了多种移动的方式,可以通过手持式数据终端在扫描密集型环境中进行高效的实时数据采集,通过智能手机查看库存情况及关键的绩效指标,在任何时间,任何地点,任何时候都能够实现业务操作及掌握仓库运营情况。

  扩展型系统架构 满足企业不断壮大发展的需求

  Smart WMS系统具备良好的扩展性,不断的更新功能与更容易的客户个性化定制,关于电商企业的个性化需求,如:更快捷的订单履行、丰富的拣货策略、与其他的平台对接等应用功能,都可以根据客户的个性化需求在系统中进行扩展实现。

  Smart WMS系统扩展

  RFID硬件集成安装与调试

  RFID的硬件安装与调试,需要根据客户现场的工况环境,将车载、固定式、手持式的RFID读取设备以及标签需要无缝融合到客户的现场环境中,还有考虑到网络、通讯、工控等方面,是一个系统集成化很高的项目。尤其是为了保证RFID技术的读取率、减少误读率需要做大量的调试工作。下面结合我们为客户做的测试,来进行说明。

  我们依照客户的仓储业务流程开发车载、手持、固定式特定的RFID中间件与Demo应用软件,在软件开发中融入了小蜜蜂公司Smart WMS团队积累的关于RFID应用的智能算法、过滤机制等协调,联系选择了多家硬件供应商的读写设备与各种类型的标签,并准备和叉车、自动化仓库、托盘的相应的各种配件。

  RFID主设备图集

  RFID设备、配件和标签

  (1)主要的RFID设备

  设备的选择上,主要的RFID设备选择了世界上顶级的品牌,尤其是车载RFID车载读写器与平板电脑要具有抗震动和冲击能力。主设备主要包括:车载式RFID读写器,手持式RFID读写器、固定式RFID读写器,以及各种类型规格的天线。

  (2)主要辅助设备和配件

  由于叉车、自动化仓库、不同仓库不同流程的需要,项目集成化的要求非常高,此次项目的配件要求非常高,数量也比较多。在我们列出的列表里,多达二百项,主要有叉车上设备蓄电池,提供给平板与RFID读写器的供电,为电池充电的恒流恒压自动充电机,因为有高货架的高位叉车作业我们选择了无线通讯的蓝牙方案。

  (3)各种类型的电子标签

  多种类型的RFID电子标签,用于自动化、半自动化、平面仓库的不同流程,要贴在托盘、地面、货架等不同的位置。有PVB、纸质、塑料、陶瓷不同的封装的标签,安装方式要螺丝、铆钉、强力胶、扎带、或双面胶安装。

  RFID设备集成安装与调试

  在项目中,RFID硬件设备的调试是重点,还包括RFID中间件与应用软件的开发,通讯方式的调试。过程主要是设备的安装,场景的部署,测试不同的场景、不同类型的仓库、以及过程中发现的问题及解决。如下拣选一些内容供读者参照:

  RFID设备集成安装

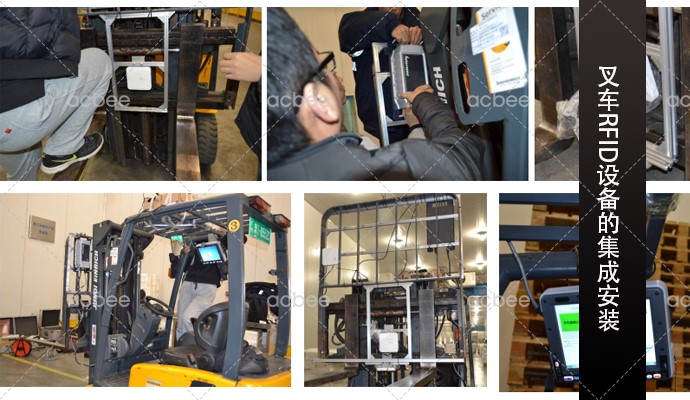

  RFID设备在叉车上的集成安装,主要包括车载式读写器、多个天线、平板电脑、电源等,用我们自主设计制作的铝合金支架承载所有的重要的设备。

  叉车RFID设备的集成安装

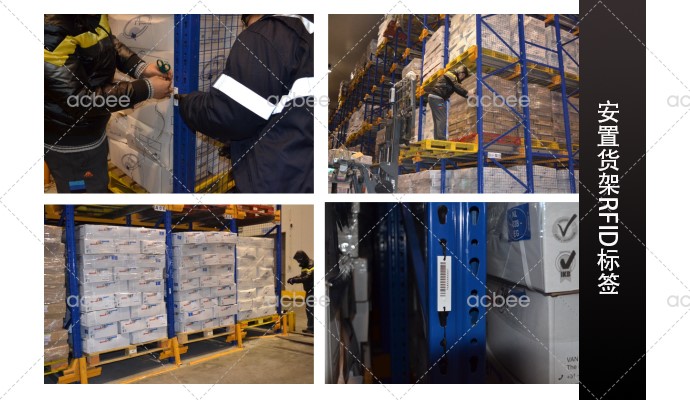

  安置货架RFID标签

  进仓库内部后首先要进行的是在货架上安置RFID电子货位标签,每一层都要安装。根据我们的经验不同的高度,相应的读取效果肯定是不同的。

  安置货架RFID标签

  各种业务流程的测试

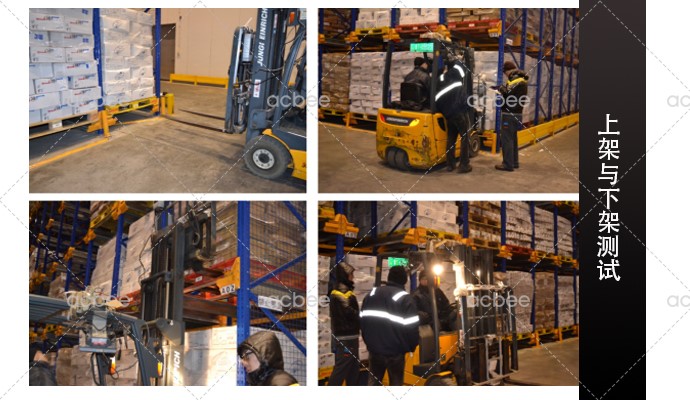

  按照流程货物入库以后先进入备货区,然后叉车装上货物读取标签,从Smart WMS中获取货物的位置信息显示在平板电脑。然后进行上架操作,先扫描货物标签,然后再扫描货位标签,数据通过无线网路与数据库通讯,进行数据的比对,准确无误后,上架完成。

  下架操作,是根据任务找到位置和货物,分别进行扫描操作,然后完成下架操作。中间需要调整相应的RFID中间件、参数设置以及读取托盘标签的天线和货架标签的天线角度。

  上架与下架测试

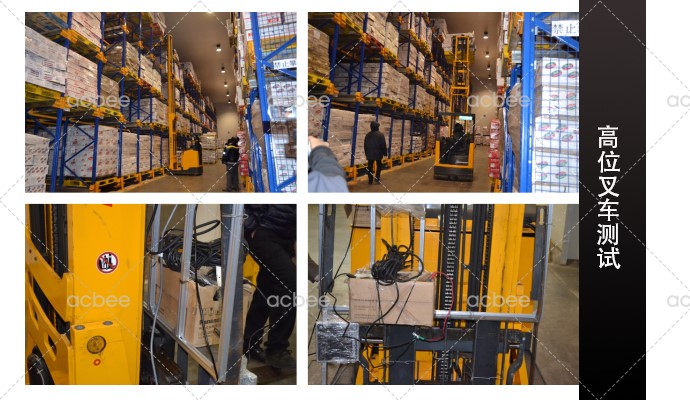

  高架库高位叉车集成测试

  固定式读写器的测试
